Инструкция по установке контроллера
телеметрии Coffee Mini (Pulse) в торговые автоматы.
Общая информация
Контроллер телеметрии для торговых автоматов позволяет получать полное представление о вашей сети торговых автоматов, отслеживать статистику, организовывать обслуживание и сервис.
В режиме реального времени вы будете получать информацию о продажах, остатках, ошибках, инкассациях. В случае важных событий контроллер отправит вам уведомление на почту и в мессенджеры. И самое важное — вы сможете удаленно управлять вашим автоматом: внести депозит, изменить цены.
Контроллер устанавливается внутрь корпуса автомата и подключается к питанию и средствам приема платежей автомата – обрабатывает сигналы о принятых средствах, и управляет запуском аппарата.
Обмен данными между контроллером и личным кабинетом сервиса происходит посредством сотовой сети GPRS, 4G или Wi-Fi (доп. опция) связи.
Технические параметры:
- Габаритные размеры контроллера - (ШхВхГ) 108х74x40 мм;
- Напряжение питания – 12В;
- Поддерживаемый интерфейс платёжных устройств – Pulse;
- Поддерживаемые POS-терминалы – Korobka N62, Vendista, 2can, Vendotek, PAX D200 sber, Luna POS, inPass, Tusson, Kozen;
- Диапазон рабочих температур от 0 до +50 о C
- Допустимая относительная влажность до 80% при температуре +25 градусов
Комплектация :
1. Контроллер телеметрии - 1шт;
2. Инструкция - 1шт;
3. Выносная антенна - 1шт;
4. Жгут для подключения к аппарату - 1шт;
5. Дополнительный кабель 4pin - 1шт.
Устройство контроллера

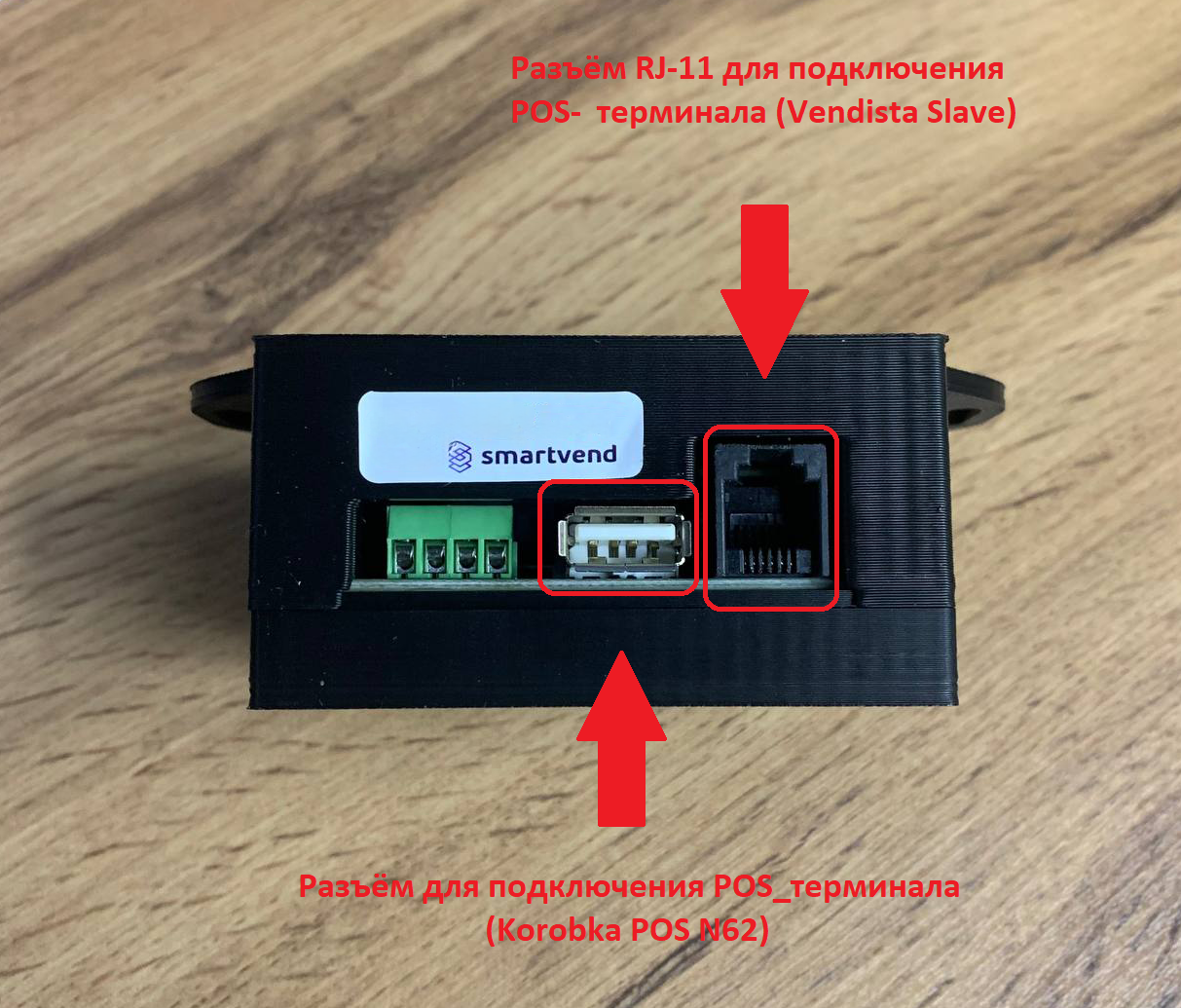

Разъёмы на нижней стенке контроллера:

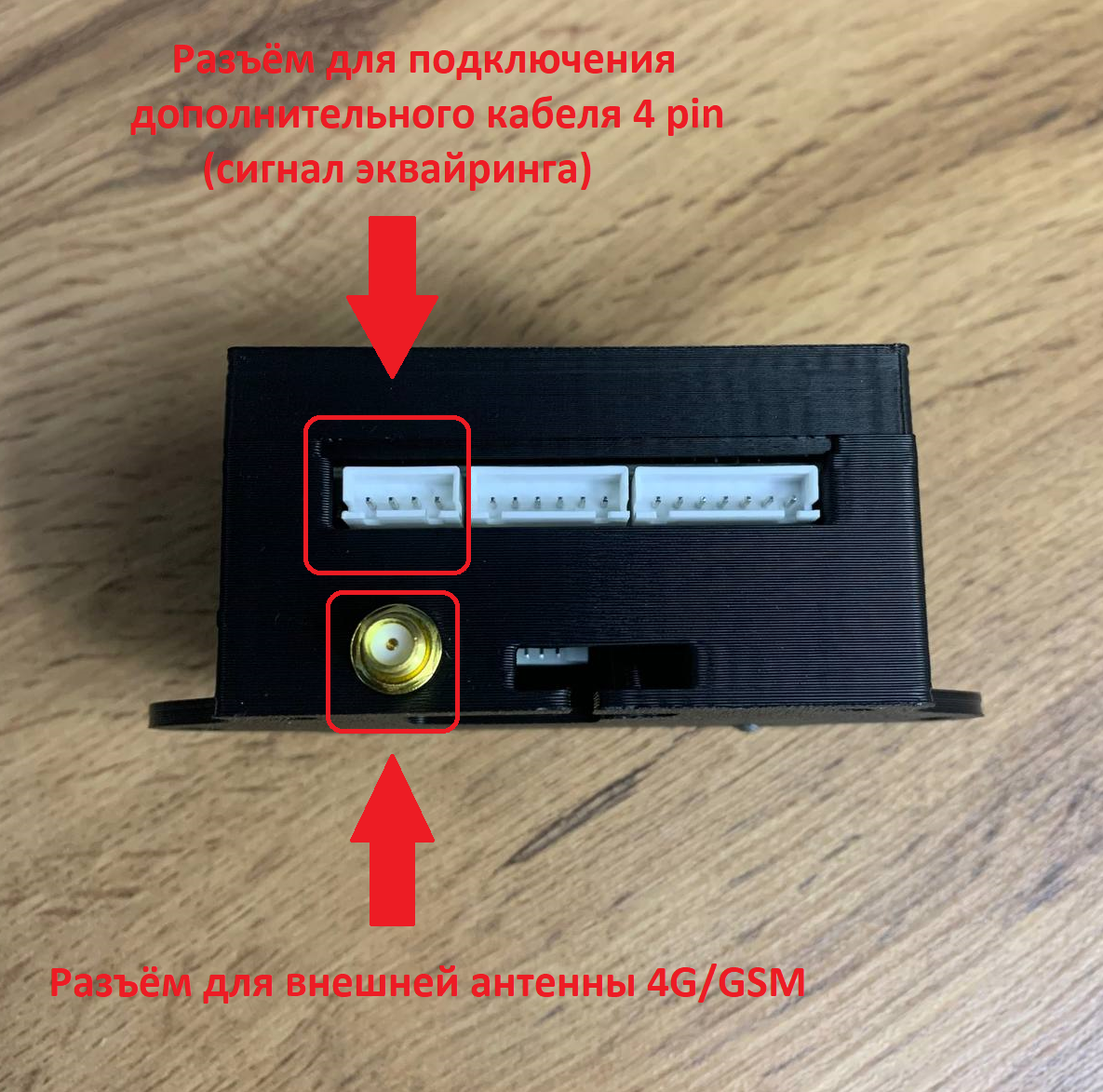

Разъёмы на верхней стенке контроллера:

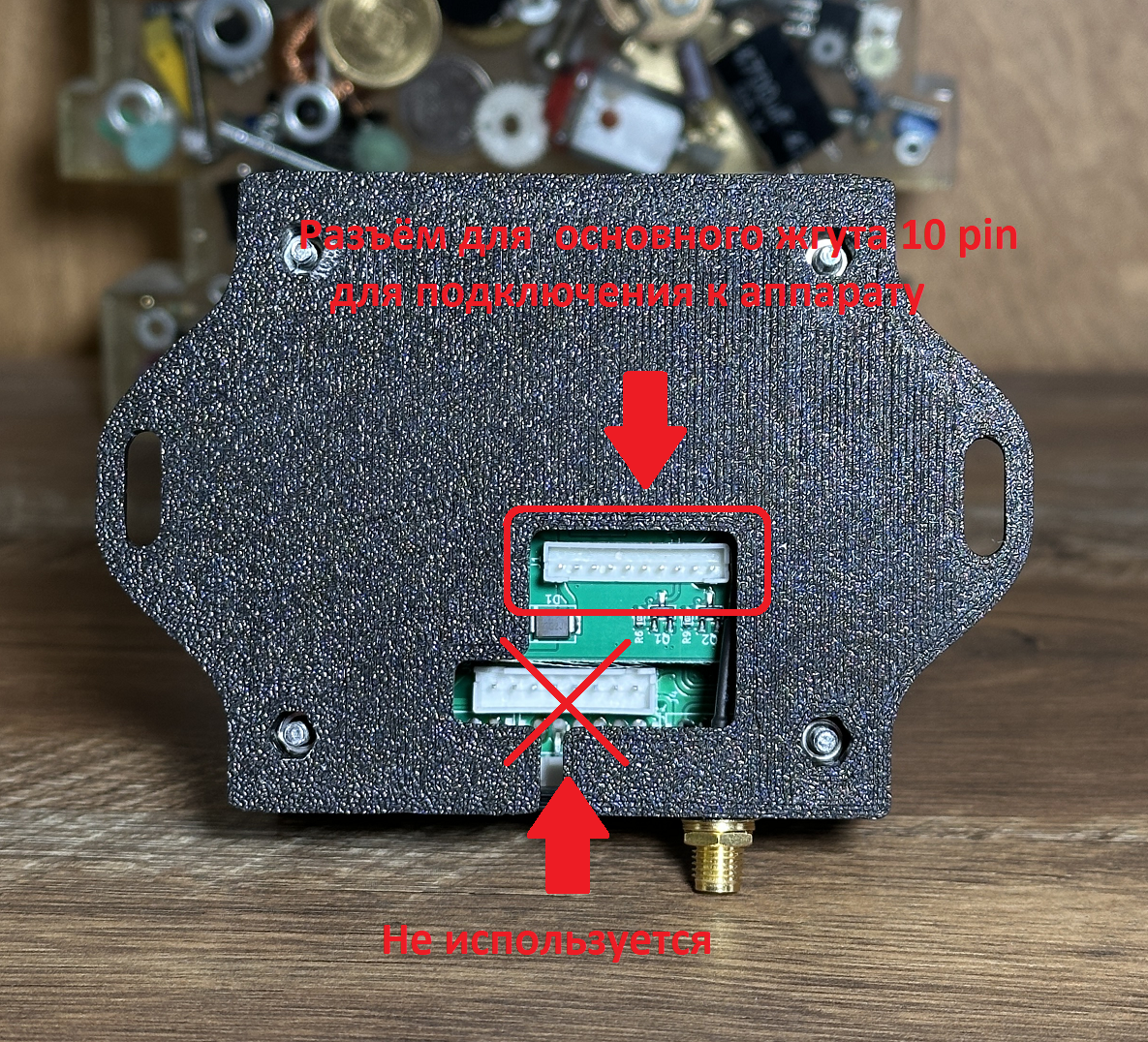

Разъёмы на задней стенке контроллера:

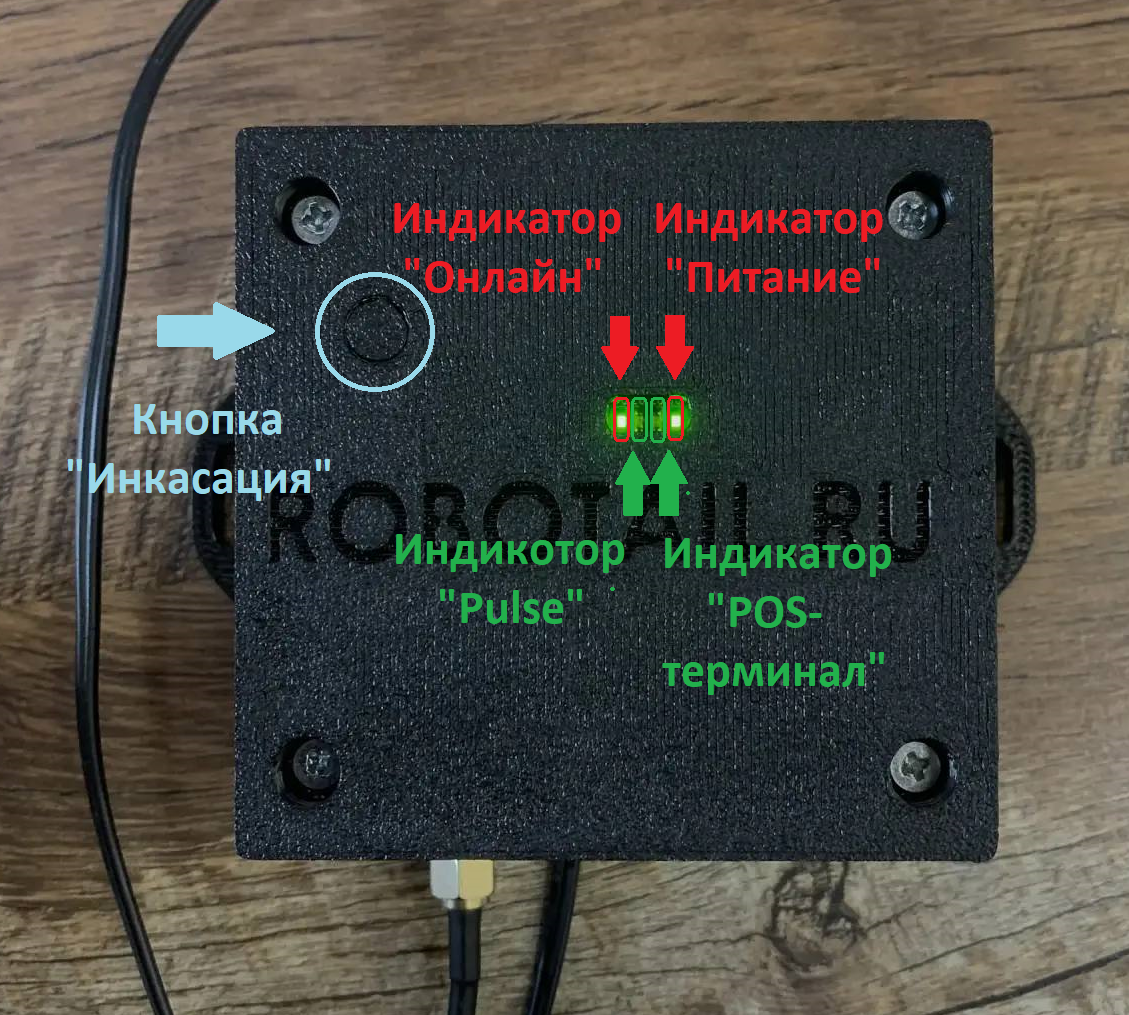

Лицевая панель контроллера:
Алгоритм установки и настройки
Если планируется работа с использованием сотовой сети, то в контроллер необходимо установить SIM-карту. Для установки сим-карты в контроллер необходимо:

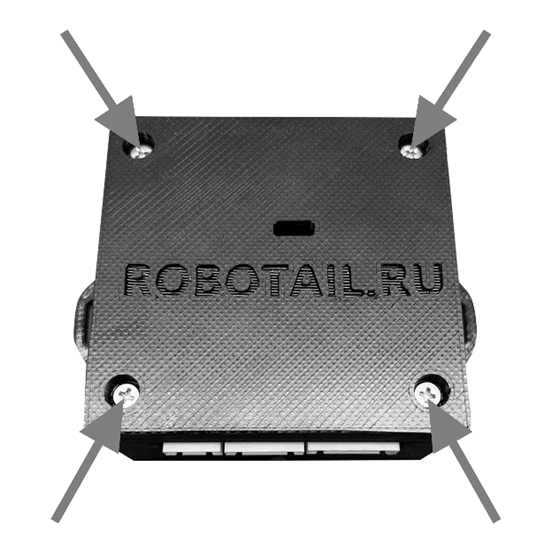

- Отключить питание аппарата, открутить 4 винта на корпусе контроллера, и снять верхнюю крышку;

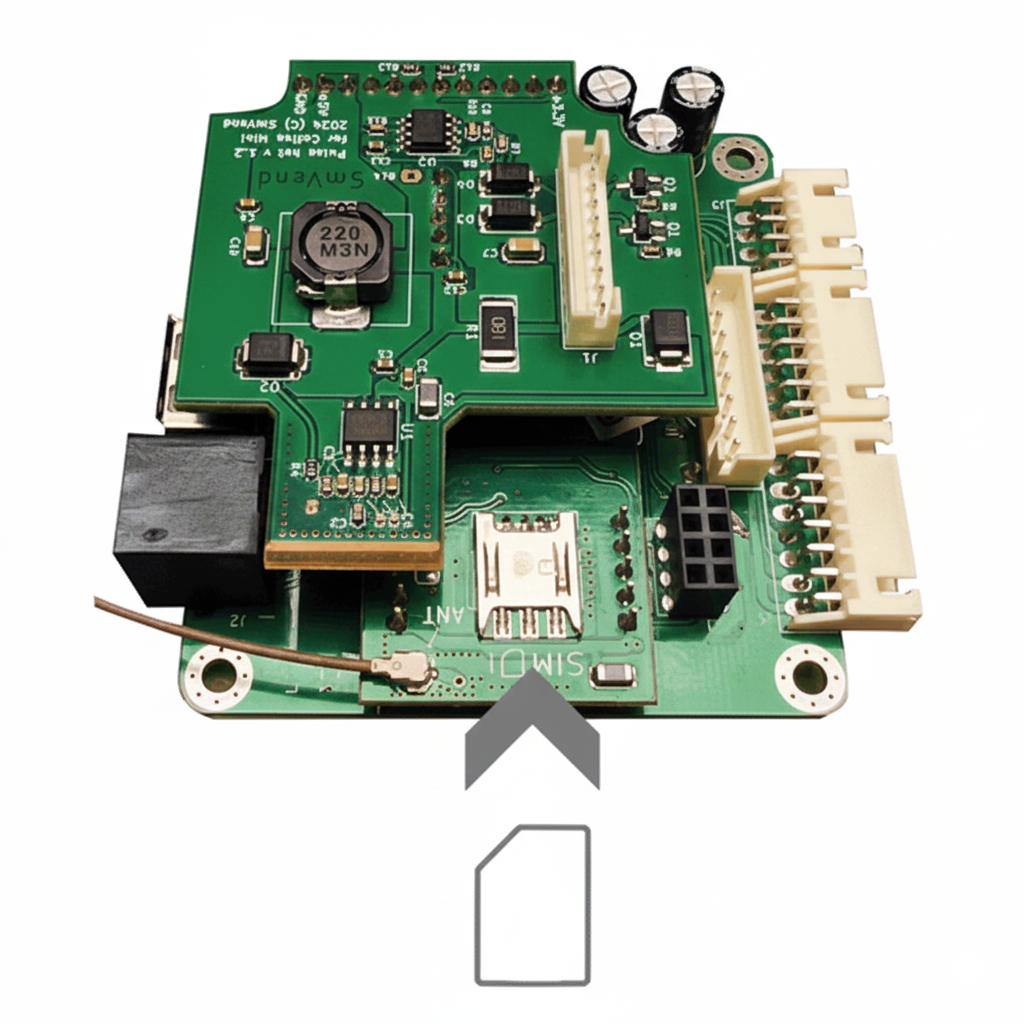

- Извлечь плату, установить сим карту в слот (с обратной стороны платы), как показано на рисунке ниже. Внимание! Плата соединена проводом с разъёмом антенны на корпусе, соблюдайте осторожность, не повредите его!
Если планируете использовать сеть Wi-Fi, то необходимо будет установить в контроллер модуль Wi-Fi (поставляется опционально) и настроить параметры подключения в личном кабинете.
Внимание! Для применения настроек из личного кабинета контроллер должен быть «онлайн» (подключен к сети). Контроллер будет подключаться автоматически к «сервисной» точке доступа, даже если в конфигурации не указаны параметры сети Wi-Fi, или сеть с указанными параметрами недоступна. Создать «сервисную» точку доступа можно раздав Wi-Fi с смартфона или роутера с следующими параметрами:
- название точки доступа (SSID) – SmartVend;
- пароль – 12345678.

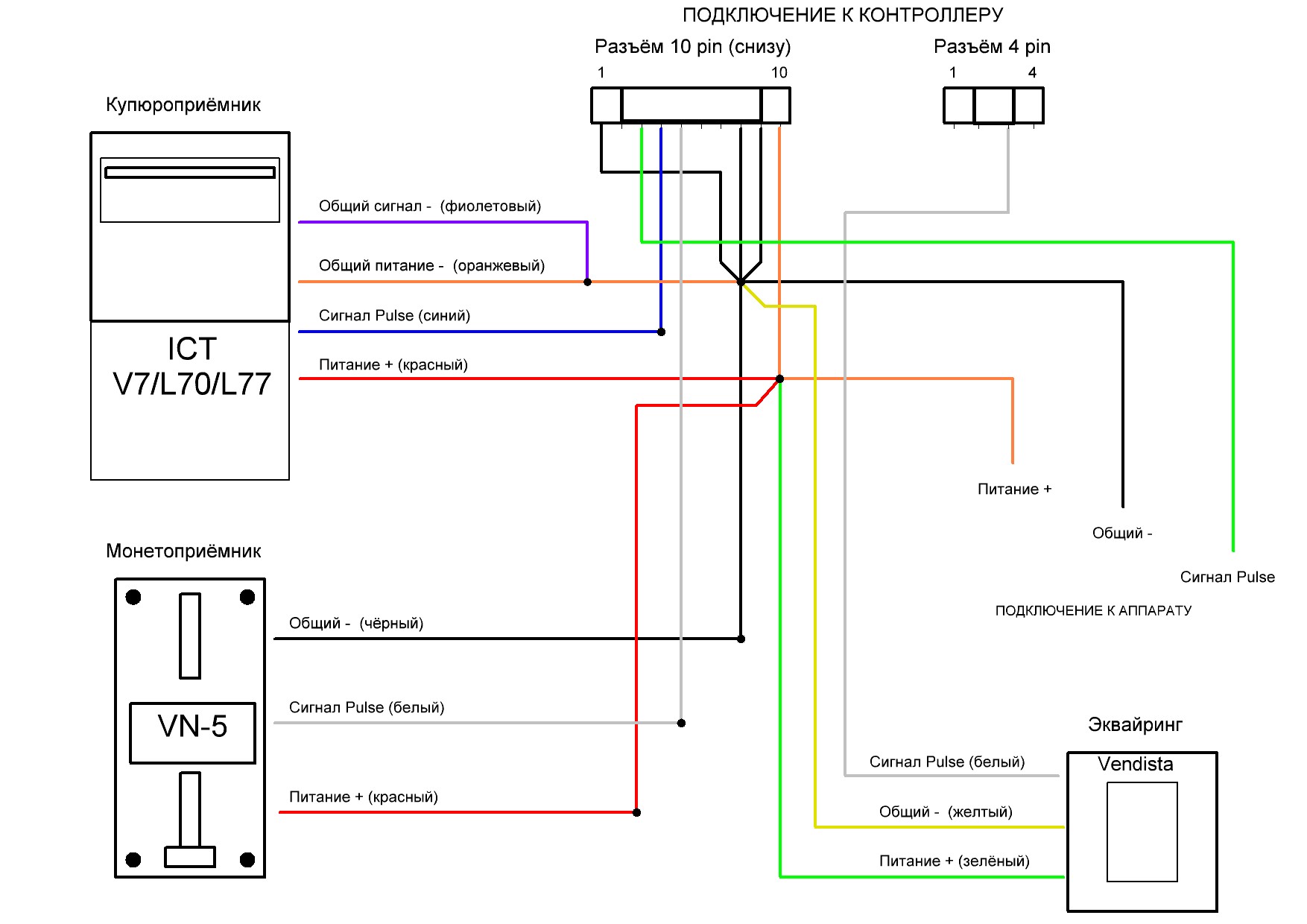

Для подключения контроллера к аппарату воспользуйтесь следующей схемой (рис):
Внимание! Перед началом всех электромонтажных работ отключите аппарат от сети питания!
1. Соедините провода жгута (с разъёмом 10 pin) с проводами жгутов* ваших платёжных систем, а также с проводами питания и сигнала от вашего аппарата (жгут жетоноприёмника на призовом аппарате, клеммная колодка на материнской плате Rocky Boxer и пр.):
- Черный провод соедините с «общей» шиной (GND, минус) аппарата, и к нему же подключите соответствующие провода всех платежных устройств. *жгут имеет несколько проводов черного цвета – использовать можно один любой, или соедините все вместе;
- Оранжевый провод подключите к линии +12В вашего аппарата. Так же сюда нужно подсоединить все провода предназначенные для подключения к + питания платёжных устройств;
- Зелёный провод соедините с сигнальной линией Pulse Вашего аппарата;
- Синий провод соедините с сигнальным проводом купюроприёмника;
- Белый провод соедините с сигнальным проводом монетоприёмника.
2. В случае если вы используете автономный терминал безналичной оплаты в протоколе Pulse (например Vendista), соедините его сигнальный провод с серым проводом от дополнительного штекера 4 pin контроллера.
3. В случае если вы используете терминал безналичной оплаты в режиме POS терминала, соедините его кабель с разъёмом USB (например, Korobka N62) или RJ11 (Vendista Slave), в зависимости от того, какой используется разъём на кабеле Вашего терминала;
4. Подключите к контроллеру антенну, и разместите её так, чтобы она находилась по возможности выше, и не была закрыта металлическими деталями (лучшее место для этого – крыша аппарата);
5. Закрепите контроллер в корпусе вашего аппарата, любым удобным для Вас способом (например, саморезами, через крепёжные «уши» корпуса). При этом учитывайте, чтобы видны были индикаторы, был доступ к кнопке контроллера и провода не были натянуты.
Включите аппарат. При подаче питания на контроллере должен светиться крайний правый светодиодный индикатор. После установки соединения с сетью Интернет начнет светиться крайний левый индикатор. Свечение обоих этих индикаторов говорит о том, что контроллер «онлайн» и готов к настройке.
Иногда можно наблюдать поочередное моргание первого и второго слева индикаторов – это говорит о том, что контроллер находится в режиме обновления прошивки. Необходимо подождать когда процесс обновления будет закончен, и только потом переходить к настройке.
Настройка и мониторинг работы контроллера осуществляется через личный кабинет посредством web-портала сервиса app.smartvend.ru. Если у Вас еще нет личного кабинета, то для начала работы нужно создать его, заполнив форму регистрации. Что бы новый контроллер появился в вашем личном кабинете, его необходимо привязать к аккаунту - напишите в чат технической поддержки производителя (контакты указаны в личном кабинете в левом нижнем углу). В сообщении укажите что нужно привязать контроллер, его номер, и адрес электронной почты, на который оформлен аккаунт. После того как контроллер будет привязан к аккаунту, перейдите в раздел «Автоматы» личного кабинета, выберете необходимый контроллер, и настройте параметры работы в вкладке «Конфигурация»:
- цену игры в поле «Цена»;
- стоимость выходных импульсов подключенных платежных устройств, в полях Цена входного импульса для входа 1 (купюры) для купюроприёмника (стандартно, как правило, это 10), Цена входного импульса для входа 2 (монеты) для монетоприёмника (стандартно 10 или 1), Длительность импульса для входа 3 (эквайринг) для терминала безналичной оплаты (если вы используете терминал Vendista, то тут нужно ввести значение которое вы указывале при настройке терминала в графе Denomination Pulse, только в рублях);
- длительность импульса в поле Длительность выходного импульса (активное время) в мс которое используется вашим аппаратом (для Rocky Boxer, как и для многих других аппаратов, это 50), а так же время паузы подачи импульсов в поле Пауза выходного импульса (время неактивности) в мс которое используется в вашем игровом аппарате (для большинства аппаратов оно равно времени подачи импульсов);
*если при работе аппарата вы заметите некорректное начисление количества кредитов, увеличьте время паузы выходных импульсов до вдвое большего;
- если используете подключение через сеть Wi-Fi, так же введите параметры точки доступа в поля Wi-Fi SSID (имя сети) и Wi-Fi пароль (пароль).
Техническая поддержка
Техническая поддержка доступна через личный кабинет сервиса SmartVend, whatsapp +371 28701129 и по электронной почте info@smartvend.ru
Robotic Retailers – с заботой о Вас, и вашем бизнесе!
