Эксплуатация и ремонт силомера Rocky Boxer

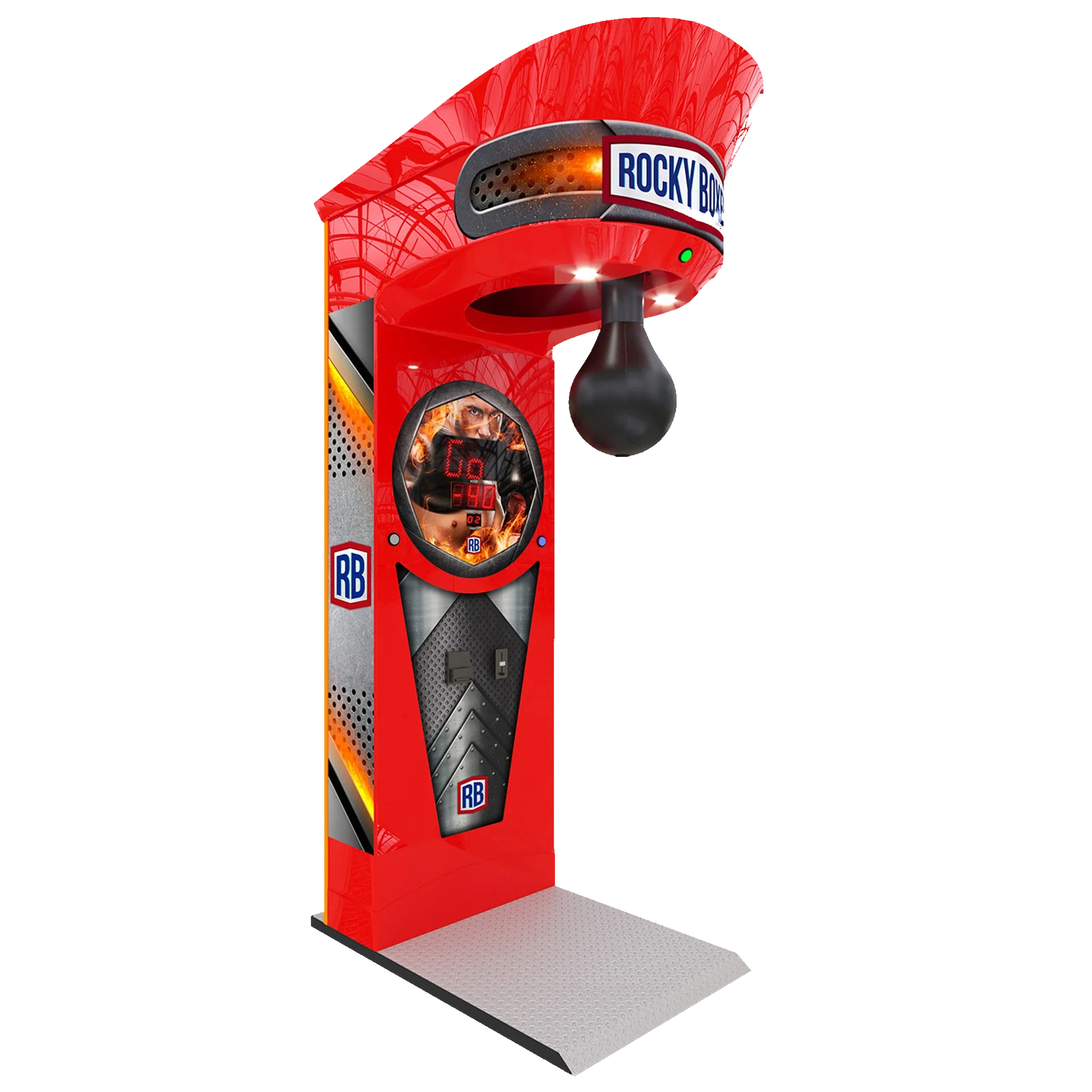

Силомеры — Rocky Boxer
В этом разделе — текстовые и видеоинструкции по эксплуатации, обслуживанию и ремонту силомеров Rocky Boxer. Пожалуйста, обязательно ознакомьтесь с паспортом автомата — в нём собрана вся ключевая информация.
Инструкции

Установка Rocky Boxer от А до Я
Подключение платёжных систем к материнской плате
Проблемы с большими лампами
Зависает силомер Rocky Boxer
Аппарат показывает 999 и больше, даже при слабом ударе
Очистка монетоприемника EU9
Замерзают кнопки (работа в зимнее время)
Ремонт кнопки
Ремонт кнопки
Подключение кнопки

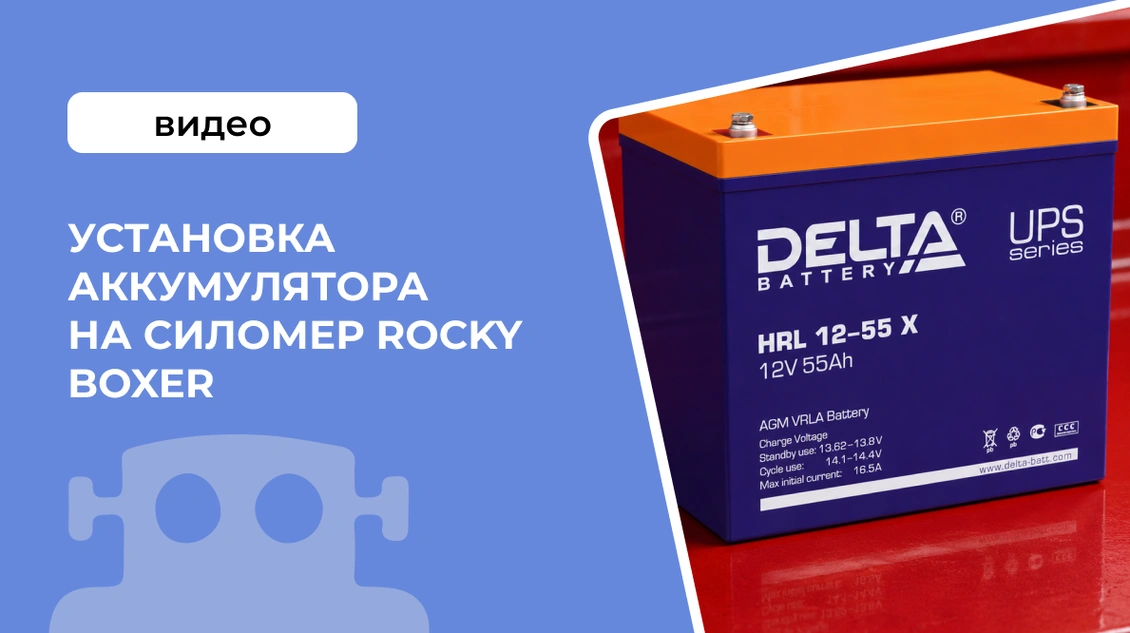

Установка аккумулятора на силомер Rocky Boxer
Груша спустилась, игра не началась. Выявление проблемы. Замена оптического датчика.
Ремонт оптического датчика
Замена пружины лапки

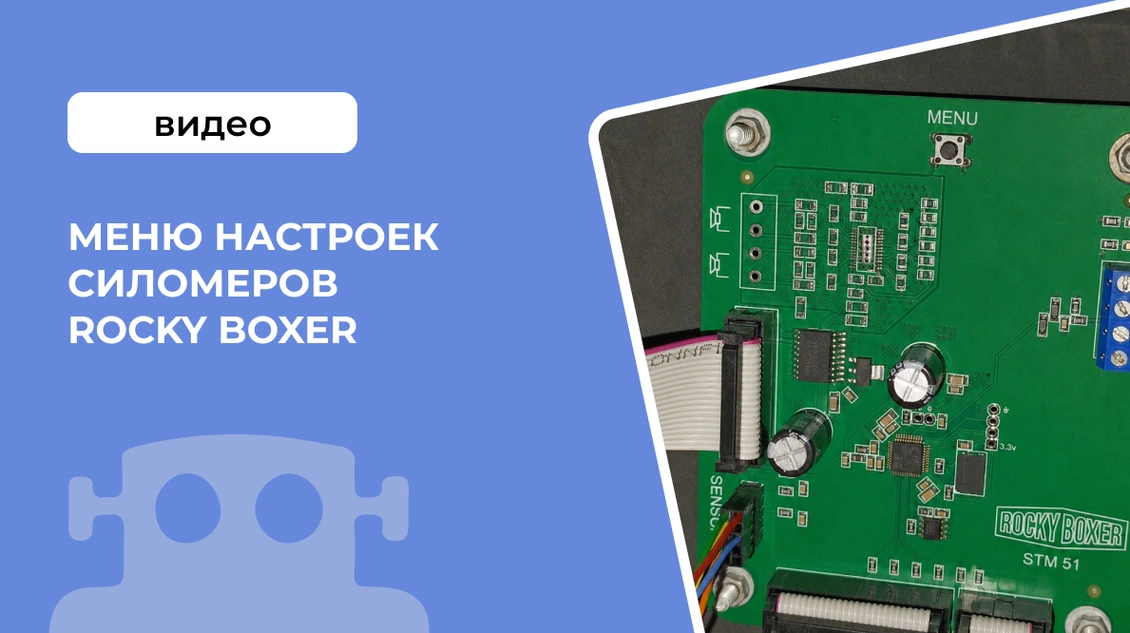

Меню настроек силомеров Rocky Boxer

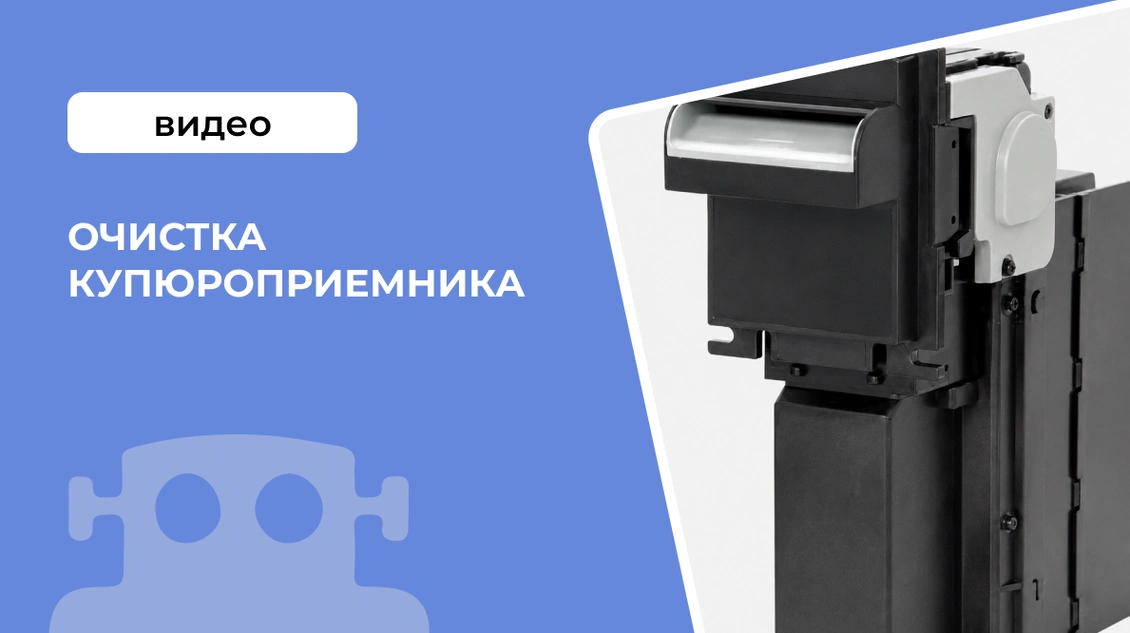

Очистка купюроприемника
Установка аккумулятора на силомер Rocky Boxer

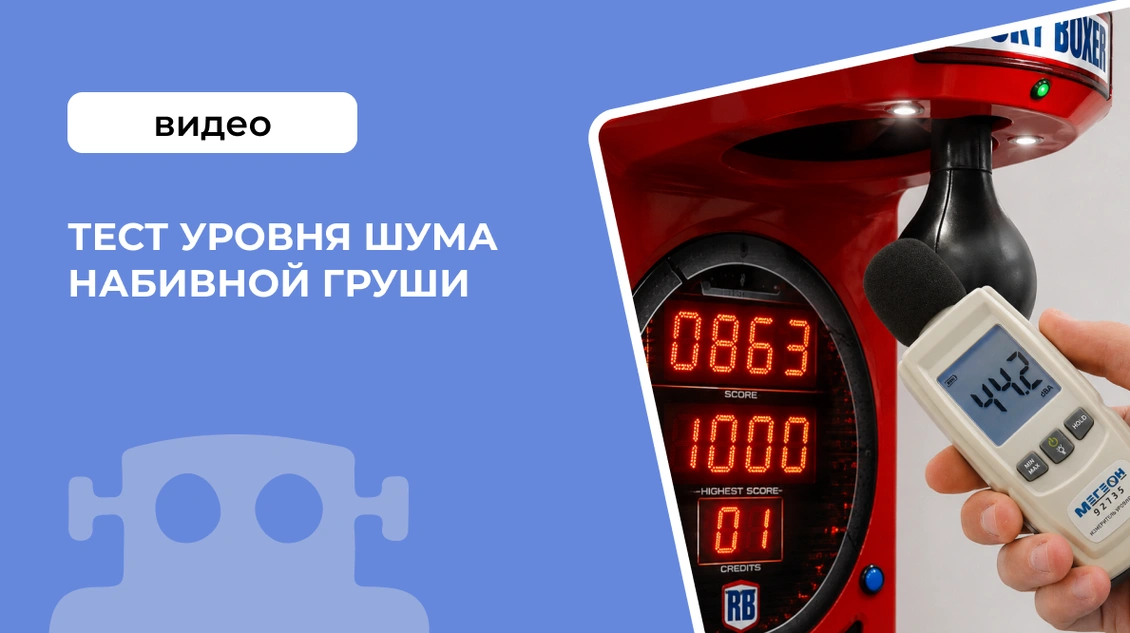

Тест уровня шума набивной груши
Снижение шума в силомере
Как закрепить аппарат Rocky Boxer?
Как записать новую флэшку для силомера Rocky Boxer?
Как заменить звуки на флэшке силомера Rocky Boxer?
Настройка стоимости игры 25 тенге (KZT) на автомате Rocky Boxer
Проблема с питанием — диагностика
Трансформатор
Инструкции
Не спускается груша на силомере Rocky Boxer
На силомере боксер Rocky Boxer не спускается груша
Не запускается автомат, поэтапная диагностика (не спускается груша)
Регулировка противовеса груши
Груша не спускается и висит под углом
Груша не спускается, сложный ремонт, (когда ни чего не помогло)
Груша не фиксируется и вылетает обратно

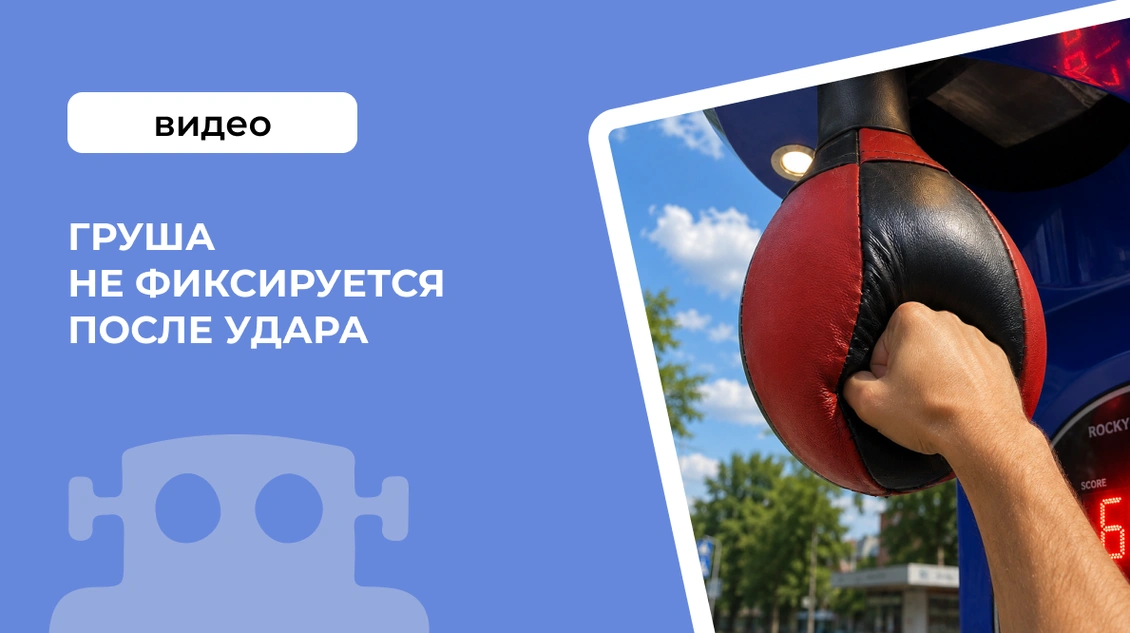

Груша не фиксируется после удара
Активатор
Замена моторчика активатора

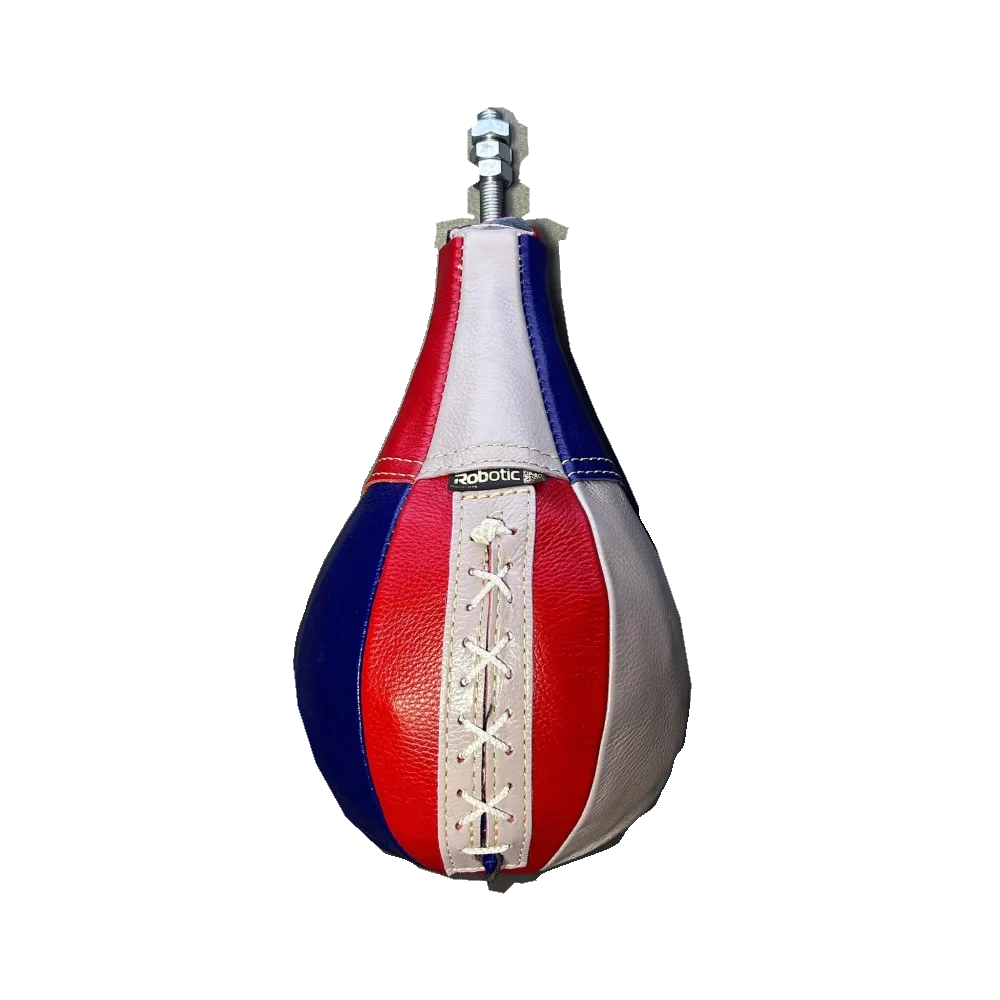

Обслуживание груши
Сборка груши из наших комплектующих
Как поменять грушу?
Комплектующие и запчасти
Оригинальные детали для Rocky Boxer — платы, груши, крепления и аксессуары
Перейти в папку комплектующихПочему аппарат может показывать 999 и больше, даже при слабом ударе?
- На оптический датчик попадает свет. Датчик работает только в темноте! Убедитесь, что на аппарате одета крыша. Иногда бывает так что после замены больших ламп ставятся лампы, которые дают свет не только снаружи, но и внутри корпуса и засвечивают датчик.
- Плохой контакт на разъеме, датчика, который подключается к материнской плате. Просто проверьте что все разъёмы плотно воткнуты и все проводки на каждом разъёме хорошо держаться, не выпадают из разъёма. Ниже ссылка на видео как проверить проводки в разъеме.
- Микротрещина на дорожке датчика. Датчик находиться в зоне высокой вибрации и часто бывает так, что плата не выдерживает и трескается. Трещину часто сложно заметить не вооруженным глазом поэтому просто следует провести ремонт как описано ниже на видео. Для выполнения ремонта не обязательно снимать датчик с аппарата, можно ремонтировать прямо на аппарате. Для удобства лучше положить аппарат на заднюю стенку. Если такой возможности нет можно залезть по задней стенке и сесть прямо на аппарат сверху.
- Если при максимальном уровне сложности каждый раз легко выбить максимум также стоит проверить что не согнута пластина, на которую крепиться датчик. Иногда при замене датчика можно случайно загнуть пластину вверх, тогда флажок при прохождении датчика будет совсем чуть-чуть цеплять световой луч датчика и датчик будет давать не верные показания. Пластину, на которую крепиться датчик следует подогнуть вниз. Что бы флажок при прохождении датчика полностью перекрывал световой луч. Не перестарайтесь! Если согнуть пластину слишком сильно флажок может зацепить плату датчика. До платы от флажка должно быть около 5мм.
Как закрепить аппарат Rocky Boxer?
Если автомат будет располагаться в помещении, то крепить его не обязательно, перевернуть его даже самым сильным ударом невозможно. Если на вашем аппарате будут играть очень много и он будет стоять на скользкой плитке, то он все же может, немножко (1-2см), сдвинуться вперед в течение дня. Для того что бы этого не происходило, достаточно привязать его сзади цепью или же подложить резиновый коврик для ванной комнаты.
Если вы устанавливаете аппарат на улице без присмотра на круглосуточную работу, то закрепить его нужно следующим образом:
В землю под углом 45% к поверхности земли, рядом с углами платформы аппарата, перфоратором сверлятся 4 отверстия диаметром 12мм глубиной 70см. Берете 4 куска арматуры диаметра 12мм и забиваете в эти отверстия. Потом сваркой арматуру привариваете к платформе аппарата. Аппарат будет закреплен намертво! За счет того, что арматура вбита под углом 45% ее невозможно будет выдернуть, а за счет того, что автомат приварен, его невозможно будет открутить. Не забудьте оставить место от стены сзади для того, чтобы можно было открыть дверку платежной системы. Обычно хватает 30см.
Как записать новую флэшку для силомера Rocky Boxer?
Как записать новую флэшку для силомера Rocky Boxer.
Ссылка на архив с звуковыми файлами — https://yadi.sk/d/KmCKCtwdSZFEfA
Для Rocky Boxer III — https://yadi.sk/d/xVM3Sn0YbWhyLQ
Флешка должна быть размером не больше 2Гб (для Rocky Boxer III любой размер). Форматировать в системе Fat Размер кластера стандартный. Перед записью все файлы извлечь из архива на компьютер в отдельную папку. Файлы необходимо записывать на новую, или только что отформатированную флешку в один проход. Не папку с файлами, а именно файлы! Без папки! (то есть в одно действие, копировали-вставили). Если не получилось опять форматируем флешку и снова кидаем на нее все файлы разом.
Если записать часть файлов, а потом ещё часть файлов, то работать не будет!
Программа автомата воспроизводит звуки с флеш карты которая установлена на материнской плате.
- Настоятельно рекомендуем ни чего на ней не менять, а создавать свою, новую.
- Подойдет любая флешка 2 Гб
- Записывать все звуки можно только в одно действие. (То есть записать часть файлов, потом еще часть файлов нельзя, только все разом. Если не получилось, то отформатировать флешку и снова записать).
- Количество файлов и имена файлов менять нельзя, иначе это будет приводить к зависанию автомата.
- Можно только заменять файлы на флешке. Имя, расширение и параметры файла должны оставаться без изменений. Меняется только содержание файла!
- Для того что бы сохранить любой звуковой файл в формате подходящем для автомата воспользуйтесь программой GoldWave
- В настройках необходимо установить параметры 22050. 16 бит. Формат файла raw.
Заказать подготовленную флешку можно здесь
Текстовая инструкция в процессе заполнения. Здесь можно разместить пошаговое описание, фото, чек-лист или дополнительные пояснения для клиента.
Программа автомата воспроизводит звуки с флеш карты которая установлена на материнской плате.
Монетоприемники модели VN-5 имеют очень удобную и гибкую систему настроек, но иногда учитывая особенности валют для желаемого результата нужно выработать формулу алгоритма настроек из возможностей данного приемника монет. Так на пример с монетами Тенге, при настройки стоимости игры 50, 100, 200 тенге все просто, то при настройке стоимости игры 25 тенге, могут возникнуть сложности, для этого ниже приведем шпаргалку настроек:
Режим обучения tH

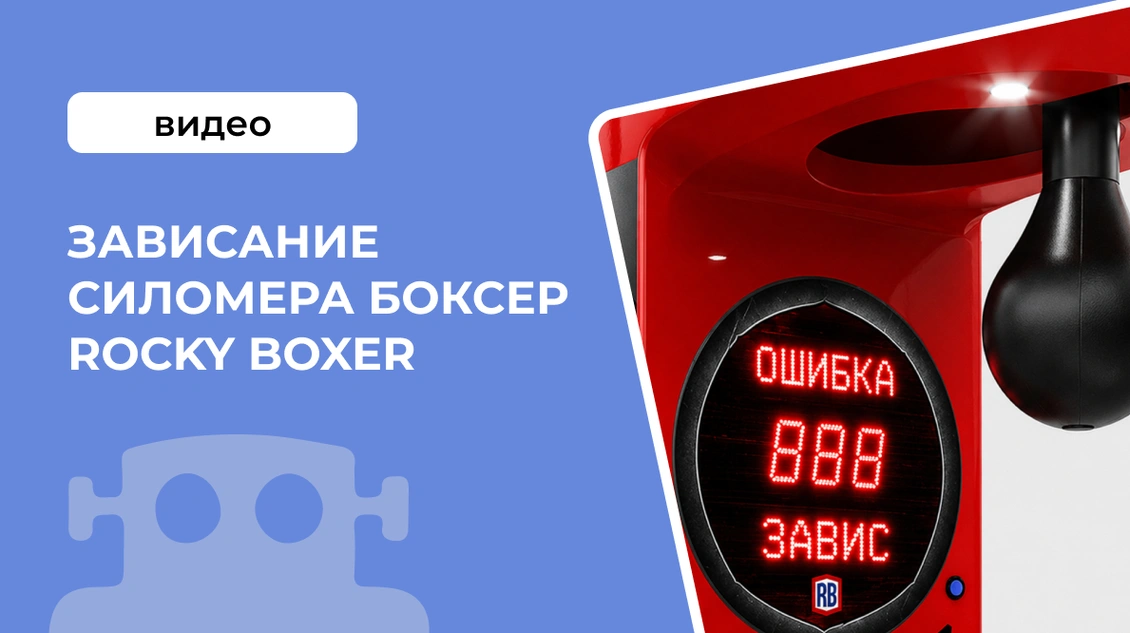

Бывают случаи, когда силомер зависает, в видео разбираем из-за чего это и как исправить.
Если Ваш "боксер" завис может быть несколько причин, искать надо в приводе груши, проводке и реле силовой платы.
- монета 200 тенге - 40
- монета 100 тенге - 20
- монета 50 тенге - 10
- монета 10 тенге - 2
Режим настройки стоимости импульса Pr — 5
Настройка канала монетоприемника на автомате — 10
Отключаем приемник от питания, снова подключаем, настройки сохранены.
Таким образом на принятые 200 тенге будет начислено 8 игр, на принятые 50 тенге начислено 2 игры, на принятые 3 монеты по 10 тенге начислится 1 игра и в памяти устройства останется 1 импульс, дождавшись еще 2 монет по 10 тенге (2 и 2 импульса), начислится еще одна игра.
Текстовая инструкция в процессе заполнения. Здесь можно разместить пошаговое описание, фото, чек-лист или дополнительные пояснения для клиента.
Текстовая инструкция в процессе заполнения. Здесь можно разместить пошаговое описание, фото, чек-лист или дополнительные пояснения для клиента.
