Техническое освидетельствование(ТО) - это комплексная проверка того, соответствует ли техническое состояние и характеристики Вашего аттракциона, а также способ его установки – требованиям эксплуатационной документации.

Если кратко - в местное отделение Гостехнадзора подается ряд документов (которые идут с аттракционом) и свидетельство тех осмотре, которое оформляется в специальной аккредитованной организации.

Какие аттракционы проходить оценку технического состояния?

Процедуру технического освидетельствования (ТО) должно проходить такое оборудование, при пользовании которым, существует вероятность причинения пользователю вреда в результате биомеханических воздействий (перемещений, вращений и т.п.).

Согласно ТР 038 существует четыре степени рисков:

• RB-1 - высокая степень потенциального биомеханического риска
• RB-2 - средняя степень потенциального биомеханического риска
• RB-3 - низкая степень потенциального биомеханического риска
• RB-4 - ничтожная степень потенциального биомеханического риска

Полный перечень аттракционов для которых необходимо проводить техническое освидетельствования указан в приложении №1 к ТР ЕАЭС 038/2016 «О безопасности аттракционов»;

• аттракционы механизированные поступательного движения (в том числе с использованием воды);
• аттракционы механизированные вращательного движения;
• аттракционы механизированные сложного движения;
• автодромы и картинги;
• аттракционы надувные;
• аттракционы водные немеханизированные;
• немеханизированные аттракционы;
• аттракционы для детей.

Требование проходить ТО не распространяется на оборудование для детских игровых площадок, например лабиринты и на аттракционы с ничтожной степенью потенциального биомеханического риска, например, детские качалки, силомеры или аэрохоккеи. Такие аттракционы не требуют никакой регистрации или тех. освидетельствования.

Регистрация аттракциона проходит в 4 этапа:

• Этап 1. Эксплуатант готовит и подает документы в ГосТехНадзор, оплачивает государственную пошлину. Заявку можно подать разными способами: лично; через МФЦ; по электронной почте или через сайт. В разных регионах способ подачи заявки разный
• Этап 2. Гостехнадзор рассматривает документы в течение 3-5 рабочих дней.
• Этап 3. Если замечаний нет, Гостехнадзор осматривает аттракцион. Вся процедура государственной регистрации должна занять максимум 13 рабочих дней (обычно быстрее), начиная с приема документов и заканчивая выдачей результат
• Этап 4. При отсутствии оснований для отказа в государственной регистрации аттракциона ГосТехНадзор выдает Эксплуатанту свидетельство о государственной регистрации и государственный регистрационный знак. В паспорте (формуляре) аттракциона ставит отметку о государственной регистрации аттракциона. Не забудьте получить эту отметку!

Какие документы нужны для регистрации аттракциона?

Перечень требуемых документов приведен в п.18 постановления № 1939 от 30 декабря 2019 г.

• заявление (форма заявления приведена в Приложении №4 постановления № 1939);
• документ, удостоверяющий личность;
• документ, подтверждающий право эксплуатации на использование аттракциона (например, договор поставки аттракциона);
• согласие на обработку персональных данных;
• паспорт или формуляр аттракциона (выдается производителем аттракциона);
• руководство по эксплуатации аттракциона (выдается производителем аттракциона);
• руководство по техническому обслуживанию и ремонту аттракциона (выдается производителем аттракциона);
• копии журнала по техническому обслуживанию и журнала администратора аттракциона (выдается производителем аттракциона);
• копию сертификата соответствия или декларации о соответствии (выдается производителем аттракциона);
• акт оценки технического состояния аттракциона, выданный специализированной организацией после завершения монтажа.

Как проходит процедура регистрации?

Приехавший на место инспектор проведет идентификацию аттракциона, проверит наличие маркировки и ее соответствие представленным эксплуатантом документам и действующим требованиям

А также наличие:

• размещенных перед входом на аттракцион правил пользования аттракционом для посетителей, а также правил обслуживания пассажиров-инвалидов, если биомеханические воздействия аттракциона для них допустимы, информации об ограничениях пользования аттракционом по состоянию здоровья, возрасту, росту и весу (если это предусмотрено эксплуатационными документами), информационной таблички, содержащей сведения о дате последней ежегодной проверки с указанием организации, которая провела проверку, и о дате ближайшей ежегодной проверки;
• средств для измерения роста и веса пассажиров (если эксплуатационными документами предусмотрены ограничения по росту и весу для пользования аттракционом);
• размещенных рядом с пультом аттракциона табличек, содержащих сведения об основных технических характеристиках аттракциона (для механизированных аттракционов);
• схем загрузки аттракциона пассажирами (если это предусмотрено эксплуатационными документами);
• размещенных на рабочем месте обслуживающего персонала табличек, содержащих требования к персоналу, касающиеся порядка ежедневных проверок в отношении критичных компонентов и критичных параметров, основных правил по обслуживанию аттракциона;
• медицинских аптечек;
• размещенных необходимых эвакуационных знаков;
• плана и информации о мероприятиях по эвакуации пассажиров с большой высоты или из кресел со значительным наклоном по отношению к земле (в соответствии с эксплуатационными документами);
• средств эвакуации пассажиров из пассажирских модулей (если это предусмотрено эксплуатационными документами);
• предусмотренных эксплуатационными документами ограждений и иных средств, исключающих свободный доступ посетителей в опасные зоны (зоны движения пассажирских модулей, механизмов, шкафы с электрооборудованием, платформы и лестницы для обслуживающего персонала) во время работы аттракциона и вне его работы;
• установленных на площадке аттракциона приборов для измерения силы ветра и температуры окружающего воздуха (если в эксплуатационных документах предусмотрены ограничения по использованию аттракциона в зависимости от силы ветра или температуры);
• оригиналов журналов.
• Также при осмотре аттракциона будет осуществлен пробный пуск с проведением видеофиксации (с участием эксплуатанта или его представителя).

На основании всех проверок будет принято положительное либо отрицательное решение. В течение 3 дней после этого эксплуатанту должна быть направлена информация о принятом решении и выданы документы о регистрации (при временной регистрации – в течение 2 дней).

Как часто проводится техническое освидетельствование?

Первое техническое освидетельствование необходимо пройти при вводе в эксплуатацию и регистрации нового аттракциона (акт ТО аттракциона входит в перечень документов, требуемых при регистрации).

Затем, в течение всего жизненного цикла аттракциона, техническое освидетельствование нужно будет проводить не реже 1 раза в год. Именно такой срок действия у акта, который по результату выдает специализированная организация. То есть при нормальном течении дел достаточно проводить освидетельствование ежегодно, после того как Вы вывели аттракцион с хранения и приготовили его к работе в новом сезоне.

В некоторых случаях (нештатная ситуация, ремонт, демонтаж, модификация аттракциона) может понадобиться внеплановое освидетельствование.

Наконец, если аттракцион отработал назначенный срок службы, но Вы, например, хотите продлить его эксплуатацию, то экспертов придется созывать снова. Они должны решить, возможно ли это и, если да, то на какой срок.

Кто проводит техническое освидетельствование?

Проверкой технического занимается компания, которая умеет и имеет подтвержденное право работать именно с аттракционами. Проверить аккредитацию (полномочия) компании можно на сайте Росаккредитации, в реестре аккредитованных лиц на сайте Россаккредитации , выбрав в левом меню, в графе «Технический регламент ЕАЭС», нужный нам регламент 038/2016 О безопасности аттракционов».

Сколько стоит техническое освидетельствование?

Прежде чем заказать, рекомендуем связаться с несколькими компаниями, так как условия очень разные. В среднем , стоимость освидетельствования варьируется от 10 000 до 50 000 рублей. Зависит от удаленности вашего города от места нахождения экспертов, при проведении освидетельствования вам нужно будет оплатить им проезд и проживание. Также стоит учитывать, что в апреле-мае у востребованных компаний график выезда на проверяемые объекты уже очень плотный. Поэтому в целях экономии времени и нервов советуем начинать поиски и переговоры заранее – зимой.

Полезные ссылки и документы для скачивания

ТР ЕАЭС 038/2016

Требования к техническому состоянию и эксплуатации аттракционов

Реестр аккредитованных лиц

I. ИСЧИСЛЕНИЕ ГАРАНТИЙНОГО СРОКА:

1. Гарантийный срок эксплуатации оборудования, для обеспечения работоспособности которого необходимо только подключение штатным кабелем с евро вилкой к однофазной сети электроснабжения (220 В), устанавливается и исчисляется с момента отгрузки оборудования покупателю или его ответственному представителю, на основании товарной накладной (если иное не оговорено в договоре, или приложении к нему).

2. Оборудование, для эксплуатирования которого необходимо одно из перечисленных ниже условий:

o    Подключение к 380 В (трехфазной сети электроснабжения);

o    Проведение пуско-наладочных работ, по условиям инструкции по эксплуатации.

гарантийный срок эксплуатации оборудования устанавливается только после проведения монтажных и пуско-наладочных работ специалистами специализированной организации, имеющей лицензию на данный вид работ и соответствующий квалифицированный персонал и исчисляется с момента подписания сторонами «Акта ввода оборудования в эксплуатацию».

II. ПОКУПАТЕЛЬ ОБЯЗАН:

1. Соблюдать изложенные в руководстве по эксплуатации правила транспортировки, хранения, эксплуатации и технического обслуживания оборудования.

2. Оборудование, для эксплуатирования которого необходимо одно из перечисленных ниже условий:

o    Подключение к 380 В (трехфазной сети электроснабжения);

o    Проведение пуско-наладочных работ, по условиям инструкции по эксплуатации.

Покупатель обязан обеспечить проведение монтажных и пуско-наладочных работ специалистами специализированной организации, имеющей лицензию на данный вид работ и соответствующий квалифицированный персонал.

3. Обеспечить проведение технического обслуживания оборудования не реже одного раза в месяц в течение всего гарантийного периода. Проведение данного технического обслуживания оборудования должно осуществляться персоналом, имеющим необходимый опыт, для обслуживания такого типа оборудования;

III. ПОРЯДОК ПРОВЕДЕНИЯ РЕМОНТА ГАРАНТИЙНОГО ОБОРУДОВАНИЯ:

1. Информация, необходимая для оформления гарантийного случая:

o    Описание проблемы в письменном виде на почту Вашего менеджера или на общую почту Robotail@bk.ru

o    Фотография шильдика, где указаны марка, модель, серийный номер оборудования.

o    Акт о вводе в эксплуатацию (если поломка произошла с оборудованием, на которое, по условиям гарантии необходимо оформлять акт)

o    Акты о проведении ТО за последние 6 месяцев (если поломка произошла с оборудованием, на которое, по условиям гарантии необходимо осуществлять ТО)

Покупатель обязан обеспечить проведение монтажных и пуско-наладочных работ специалистами специализированной организации, имеющей лицензию на данный вид работ и соответствующий квалифицированный персонал.

2. В случае невозможности ремонта оборудования в месте его установки, доставка оборудования или его части до сервисной службы нашей компании и обратно осуществляется Покупателем за свой счёт (адрес сервисной службы – Ставрополь, проезд Мирный д9);

3. По результатам диагностики, в случае, если выход из строя оборудования произошёл по причине заводского брака, все ремонтные работы будут БЕСПЛАТНЫЕ.

4. В случае, если выход из строя оборудования произошёл по одной из причин, указанных в пункте IV, то ремонтные работы проводятся за счёт Покупателя по предварительному согласованию.

IV. ОТКАЗ ОТ ПРОВЕДЕНИЯ ГАРАНТИЙНОГО РЕМОНТА:

Продавец может отказать в проведении гарантийного ремонта, или снять с себя дальнейшие гарантийные обязательства при выявлении ниже перечисленных случаев:

1. Невыполнение обязательств, предусмотренных пунктам II настоящей Гарантии;

2. Нарушение сохранности гарантийных пломб или наличия механических повреждений оборудования;

3. Проведение Покупателем ремонта оборудования или его части самостоятельно или с привлечением третьих лиц для проведения таких работ без письменного разрешения Поставщика;

4. Использование оборудования не по назначению или его разукомплектования;

5. Невыполнение требований по эксплуатации оборудования, изложенных в инструкции по эксплуатации или техническом паспорте оборудования;

6. Возникновение недостатков (дефектов) Оборудования вследствие действия (бездействия) персоналом, проводящим техническое обслуживание оборудования;

7. Непроведение ежемесячного технического обслуживания оборудования;

8. Несоблюдение условий эксплуатации оборудования, которые указаны в инструкции по эксплуатации завода-производителя, если не указано иное в руководстве по эксплуатации, то следует руководствоваться следующими параметрами: температурный режим - должен составлять не более +25 гр. С, при влажности не более 60%, электросеть - перебои в работе коммуникаций, отклонение показателей напряжения в эл. сети не должны составлять +- 5% от номинала.

9. Не подлежат ремонту и замене элементы подсветки, предохранители, быстроизнашивающиеся части (сальники, уплотнители, приводные ремни, кнопки, камеры, шлейфы).

Доставку грузов в большинстве случаев мы организуем с помощью транспортных компаний.

1). Объем груза - транспортная компания при приеме груза и измеряет его длину, ширину и высоту - из этих параметров складывается объем груза.

2) Защитная упаковка. Для сохранности груза, мы всегда заказываем защитную упаковку - представляет собой каркас из пиломатериалов и гвоздей. Самый востребованный и распространенный вид упаковки, надежно оберегающий груз от нежелательных воздействий. При использовании жесткой упаковки стоимость перевозки груза может увеличиваться на 15-25% ― это связано с увеличением веса и объема грузоместа. Для большинства грузов мы заказываем в транспортной компании изготовление подобной упаковки, исключение составляют товары которые точно не повредятся (плюшевые игрушки, мягкие модули, металлические жетоны, и т.д.)

3) Услуга адресной доставки - Груз от транспортной компании можно получить либо в их офисе (терминале) приехав самостоятельно, либо заказать доставку до адреса. Средняя стоимость доставки до адреса в пределах города, в котором находится терминал транспортной компании довольно демократична 500-1000 рублей, (доставка по Москве и Санкт-Петербургу в среднем 800-1200 рублей).

Примерные сроки доставки транспортными компаниями:

Между соседними городами : 1-5 дней

Между соседними областями: 7-14 дней

Между отдаленными регионами 16-24 суток.

Каждому клиенту мы подбираем наиболее выгодный и оптимальный способ доставки. Данные получателя груза, способ доставки который всегда указывается в договоре купли продажи, в столбце реквизитов - всегда сверяйте актуальность этой информации в вашем договоре.

1. Исходя из практики в большинстве случае наиболее выгодным и соответственно наиболее частым способом доставки оказывается транспортная компания ПЭК: оптимальное соотношение цены и качества, в большинстве случае ПЭК забирает груз с нашего склада бесплатно это экономит время и уменьшает стоимость доставки.

Полезные ссылки:

• Сайт компании: https://pecom.ru
• Рассчитать стоимость доставки https://pecom.ru/?openAuth=Y
• Узнать где ваш груз hhttps://pecom.ru/services-are/order-status/

2. Еще одна компания, к которой мы часто обращаемся для перевозки грузов - Транспортная КИТ. Основное преимущество: наличие терминалов в удаленных городах России, где нет других транспортных компаний, например в городах Крайнего севера, Якутии, имеет обширную сеть офисов в ближнем зарубежье, практически все доставки грузов в рамках Таможенного союза (в города Казахстана, Киргизии, Армении) организуются с помощью этой транспортной компании.

Полезные ссылки:

• Сайт компании: https://spare.tk-kit.com/
• Рассчитать стоимость доставки:https://spare.tk-kit.com/
• Узнать где груз: https://spare.tk-kit.com/ - (на главной странице сайта нажать пиктограмму отследить груз)

3. Для доставки малогабаритных грузов, небольших запчастей, купюроприемников, жетонов, комплектующих к аттракционам, товаров весом в среднем 500-2000 грамм оптимально использовать Курьерскую службу СДЭК. Имеет более 20 000 как в России так и по всему миру. Это служба экспресс доставки, грузы пересылаются с помощью авиаперевозки, средний срок доставки по стране 2-5 дней. При отправке небольших грузов стоимость доставки такая же либо немногим выше, однако в разы быстрее чем наземными транспортными компаниями. Однако пересылка крупногабаритных грузов уже не столь выгодно, на стоимость доставки влияет каждый сантиметр объема и каждый грамм веса.

Полезные ссылки:

• Сайт компании: https://www.cdek.ru/
• Рассчитать стоимость доставки: https://www.cdek.ru/calculator.html
• Узнать где груз: https://www.cdek.ru/ - (на главной странице сайта нажать пиктограмму отследить груз)

4. Иногда также используем ряд других транспортных компаний (если это более выгодно для наших клиентов либо по их просьбе): ТК Энергия, Мэджик транс, Желдорэкспедиция, Деловые Линии

Отследить где именно ваш груз можно по Трек Коду - уникальной для каждого груза буквенно-числовой комбинации. После отправки груза транспортная компания присылает смс уведомления с трек кодом на контактный телефон получателя груза, часто присылают уведомления в соц. сетях и мессенджерах (viber, Telegramm). Также ваш трэк код можно узнать из транспортной накладной, которую мы присылаем на вашу электронную почту по факту завершения заказа.

На транспортной накладной компании ПЭК: Буквенно-числовая комбинация формата МВКОБЖШ-1/1808 подписана как Маркировка груза

На транспортной накладной компании GTD(КИТ, Кашалот): комбинация цифр вида 0053456789 расположено под штрихкодом.

На транспортной накладной компании СДЭК: комбинация цифр вида 12345678911 расположено под штрихкодом.

На транспортных накладных других компаний: трек представлен в виде числовой комбинации, часто помечен как: номер транспортной накладной, номер экспедиторской расписки и т.д и т.п.

Примеры:

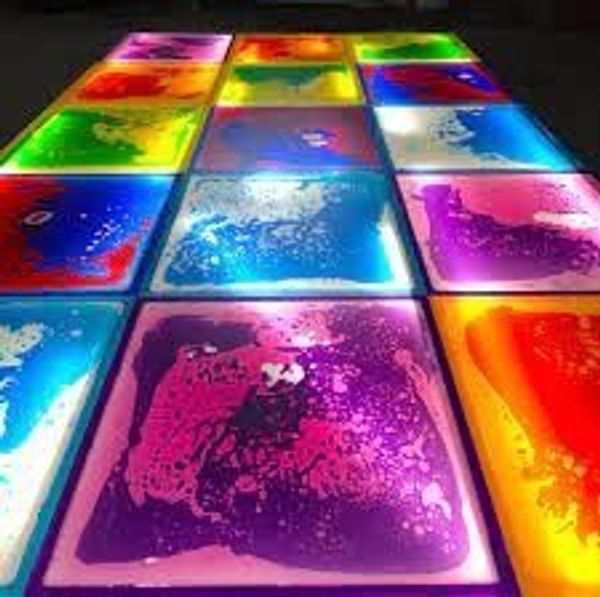

Перед укладкой плитки в первую очередь необходимо подготовить поверхность. К этому этапу необходимо подойти ответственно. От подготовленной поверхности зависит качество укладки интерактивной плитки. Важно, чтоб поверхность была твердой, гладкой, ровной и горизонтальной, а также обладала несущей способностью. Любая разница уровня пола может привести к неравномерному распределению цвета.

При укладке края живой плитки Клякса должны упираться в другой твердый материал.

Возможные способы укладки:

• С помощью клея

Приготовить смесь для плитки изготовляется самостоятельно для этого сухой клей смешивается с водой или приобрести готовый клей на полиуретановой основе или водной. Например, Bison Super Monta Fix или MAPEI G19

• С помощью двухстороннего армированного скотча или двухстороннего клеящего ПВХ.

Такой способ монтажа удобен для временно установки плитки. При установке на существующее покрытие, используйте алюминиевый уголок для закрытия торцов плитки. Для временной укладки приклеивайте плитку по всему периметру на короткие полоски двустороннего скотча на хлопковой основе (при демонтировании плитки, будьте очень осторожны). Также для временной укладки рекомендуется использовать полиэтиленовую подложку (пароизоляцию) в качестве защиты от разломов

• С помощью каркаса из направляющих элементов.

Создается каркас из направляющих, в который вставляем плитку, промазываем каждую торцевую часть живой плитки и вставляем в получившуюся раму. Также можно с помощью деревянных брусьев изготовить фальшь-пол, по периметру бруса внутри каждой ячейки устанавливается подсветка в виде диодной ленты. Сверху на получившуюся конструкцию устанавливаем поликарбонат или оргстекло толщиной не менее 12 мм.

Краткий обзор

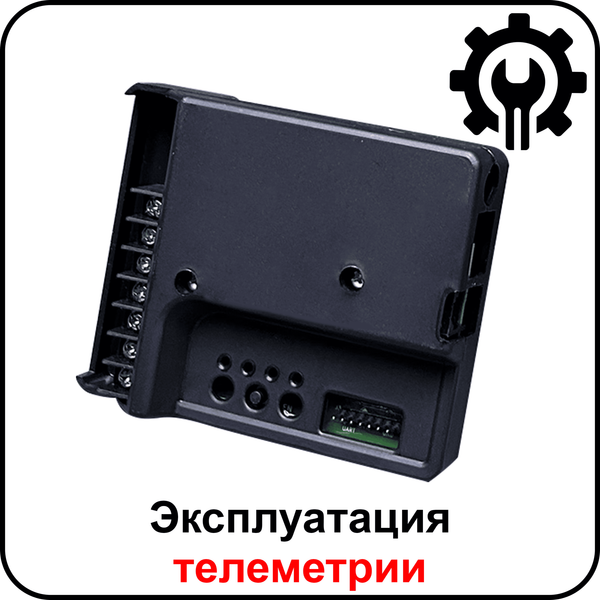

Телеметрия помогает контролировать работу аппаратов, а так же настраивать некоторые аспекты работы как всего аппарата игрового или вендингового, так и отдельно платежек, если это требуется. Как подключить и настроить саму телеметрию в этой статье.
